Довести связь до точки
Использовать действующую сеть оператора как источник покрытия для удалённого населённого пункта или площадки.
ECS / Сверхдальнее покрытие связи
Расширяем покрытие.
Соединяем территории.
Переносим покрытие действующей базовой станции к удалённой точке по отдельному радиоканалу. Решение для посёлков, дорог и промышленных площадок, где требуется мобильная связь.
2 блокаближний и дальний
до 35 км*заявленная длина радиоканала
400–470 МГц*диапазон в материалах разработчика
* Данные производителя для отдельных исполнений. Дальность, частоты и применимость на территории РФ требуют расчёта и согласования для конкретной площадки.
01 / Задачи продукта
Что меняется на объекте
Сравнить варианты инфраструктуры
Рассмотреть радиоканал ECS наряду с новой БС и другими способами организации транспорта. Выбрать вариант по условиям и смете объекта.
Проверить качество до тиражирования
Согласовать измеримые требования к покрытию и услугам связи, подтвердить их расчётом и испытаниями.
02 / Принцип работы
От существующей станции —
к абонентам на удалённой площадке.
Транспортный радиоканал между блоками и зона обслуживания телефонов — разные части системы. Каждая рассчитывается отдельно.
- 01
Действующая БС
Определяем исходный сектор оператора, доступный ресурс и схему подключения.
- 02
Ближний блок
Принимает сигнал от оборудования БС и передаёт его в транспортный радиоканал.
- 03
Дальний блок
Принимает сигнал на удалённой площадке. Трассу и антенны подбираем по рельефу.
- 04
Покрытие абонентов
Антенна покрытия обслуживает выбранную территорию; качество проверяем измерениями.
ECS не увеличивает ёмкость исходного сектора. Удалённые абоненты используют его ресурс. Заявленные 35 км относятся к каналу между блоками, а не к радиусу покрытия телефонов.
03 / Состав решения
Оборудование, управление и интеграция

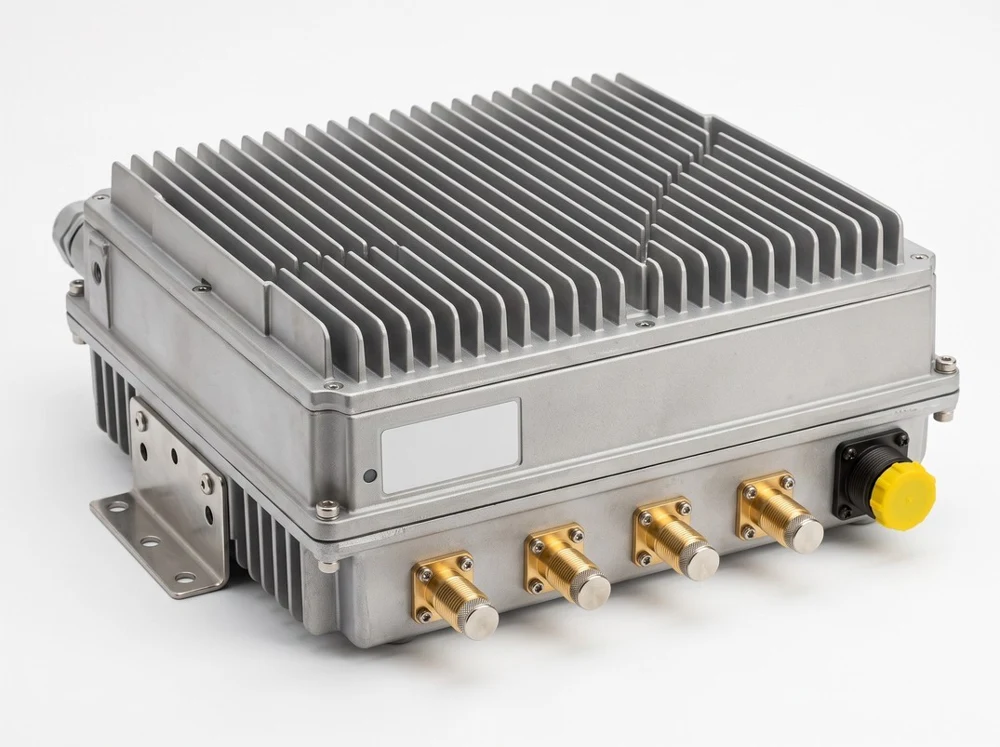

ECS / оборудование
Ближний и дальний блоки
Оборудование со стороны действующей БС и удалённой площадки; модель и число блоков определяем проектом.
Антенны и монтаж
Антенны транспорта и покрытия, крепления, кабели, питание и защитные элементы подбираются для обеих точек.
Управление и интеграция
В материалах предусмотрен удалённый мониторинг. Интерфейсы, доступные события и подключение к сети заказчика проверяем для выбранного исполнения.
04 / Технические ориентиры
Параметры для подбора комплекта
Ориентиры из презентации разработчика помогают начать подбор. До включения в спецификацию проверяем точную модель, документы и условия применения.
| Параметр | Значение / подход | Что учитываем |
|---|---|---|
| Дальность транспорта | До 35 км по материалам производителя | Расчёт профиля трассы и измерения. Работа без прямой видимости не гарантируется для любой площадки. |
| Диапазон транспорта | 400–470 МГц в исходных материалах | Требуются частотная проработка и проверка допустимости применения. |
| Полоса и несущие | Заявлены канал 4 МГц и 4 несущие | Проверяем совместимость с параметрами исходной БС и выбранной моделью. |
| Покрытие | LTE указано в презентации | Диапазоны обслуживания, полоса и качество услуг согласуются с оператором. |
| Питание | 28–48 В DC либо 220 В AC в материалах | Уточняем исполнение, потребление и условия питания на обеих площадках. |
| Мониторинг | SNMP и RS-485 указаны разработчиком | Проверяем интерфейсы и доступные функции на поставляемом комплекте. |
| Монтаж и климат | Корпус, крепления и размещение под объект | Габариты, масса, степень защиты и климатический диапазон — по паспорту выбранной модели. |
Скорость и экономию не определяет одна паспортная цифра. Учитываем ресурс сектора, число пользователей, профиль трассы, условия монтажа, питание и обслуживание.
Основа описания: материалы разработчика и технические уточнения. Окончательную спецификацию фиксируем для выбранного комплекта.
05 / Применение
Подбираем решение под вашу площадку

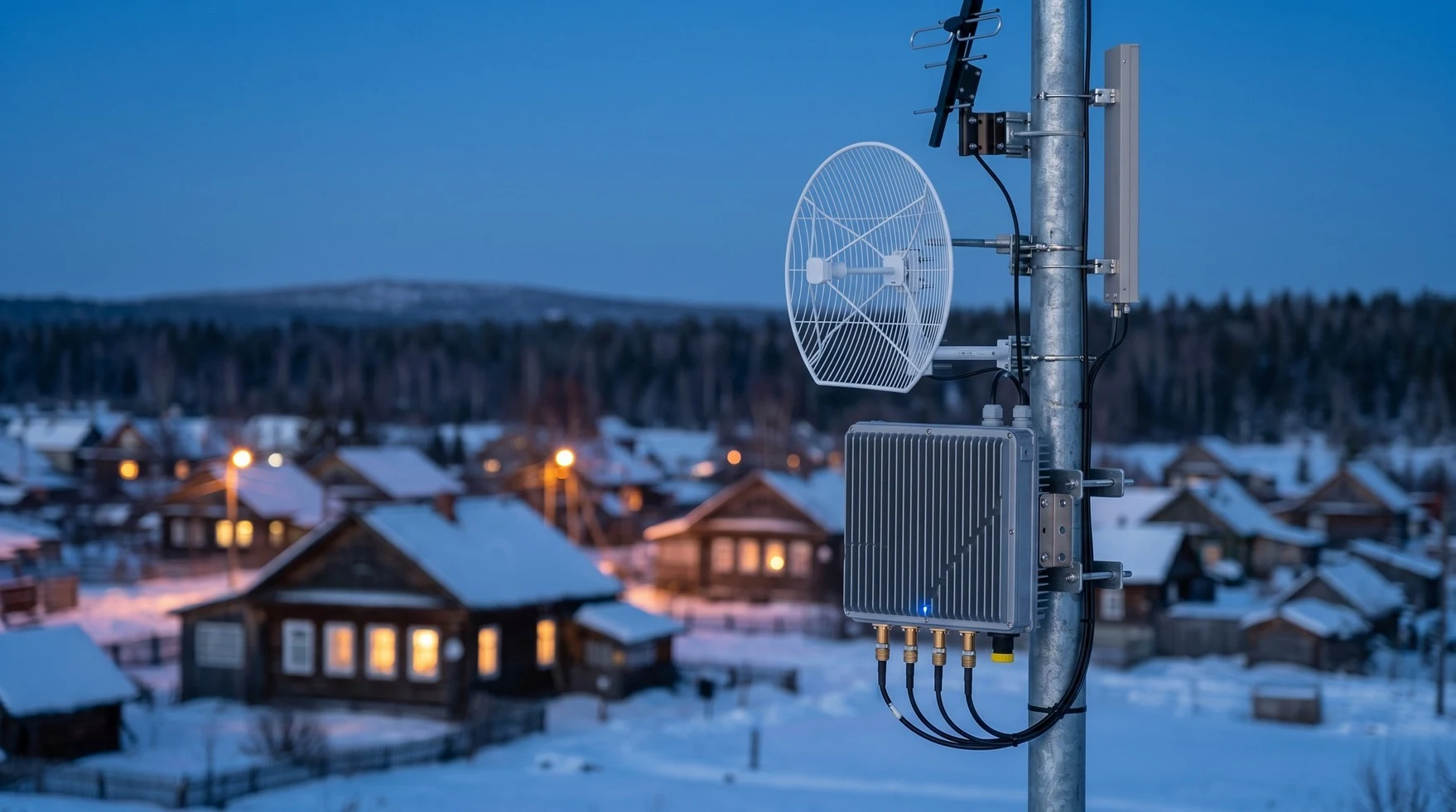

Посёлки
Расширение покрытия действующей станции к удалённым населённым пунктам.
Дороги и маршруты
Связь на выбранных участках пути с учётом рельефа, размещения антенн и требований к обслуживанию.
Промышленные объекты
Покрытие площадок, месторождений и инфраструктурных объектов для персонала и согласованных сервисов.
06 / Проверка на практике
От исходных данных — к измеримому результату
До начала испытаний фиксируем состав оборудования, условия работы, программу проверки и критерии успеха.
- 01
Исходные данные
Координаты обеих точек, профиль трассы, опоры, питание, параметры исходной БС и требуемые услуги.
- 02
Расчёт и конфигурация
Проверяем трассу и частотные условия; согласуем модель, антенны, схему подключения и программу испытаний.
- 03
Монтаж и измерения
После подготовки площадок проверяем покрытие, скорость, качество услуг и влияние на исходный сектор.
- 04
Решение о внедрении
Сопоставляем результаты с критериями и полными затратами. Определяем условия масштабирования.
07 / Вопросы и ответы
Что важно знать до внедрения
35 км — это радиус покрытия телефонов?
Нет. Эта величина относится к заявленной длине транспортного радиоканала между блоками ECS. Покрытие абонентов от дальнего блока рассчитывается отдельно по частотам, антеннам, рельефу и условиям застройки.
ECS заменяет новую базовую станцию?
ECS может быть вариантом расширения покрытия при наличии подходящей исходной БС. Она не добавляет ёмкость её сектору. Решение сравнивают с новой БС и другими вариантами транспорта по требованиям и экономике конкретного объекта.
Будет работать за горой или без прямой видимости?
В материалах разработчика есть примеры работы на сложном рельефе. Они не гарантируют результат на новой трассе. Для выбранной точки нужны профиль местности, расчёт радиоканала и измерения.
Можно сразу установить комплект на площадке?
Сначала согласуются схема подключения с оператором, частоты, размещение, электропитание, характеристики комплекта и критерии испытаний. Срок монтажа не равен сроку полной подготовки и ввода в эксплуатацию.
ECS / Обсудим ваш объект
Начнём с конкретной задачи.
Пришлите исходные данные. Подготовим вопросы для технической встречи и предложим порядок проверки решения.
Для первого обсуждения пришлите координаты точек, расстояние, параметры БС и задачу по покрытию.
